caso applicativo

Marcatura Laser per spellare cavi elettrici

Il cliente è un rinomato produttore di motori elettrici.

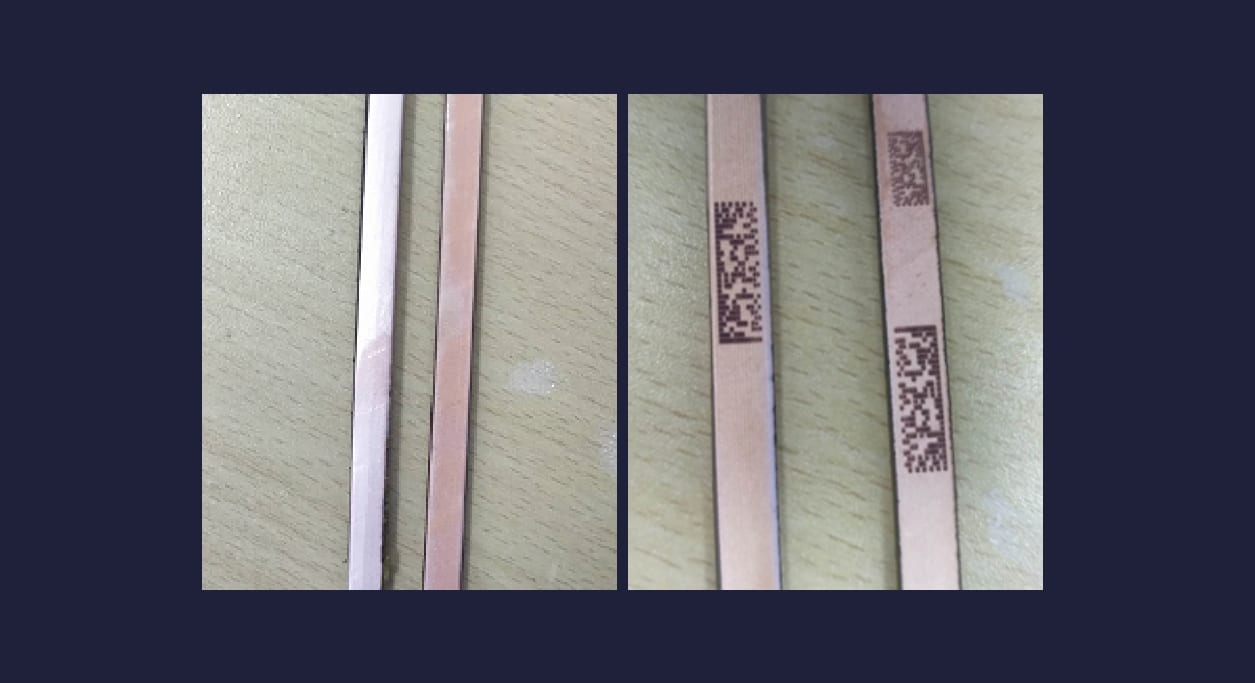

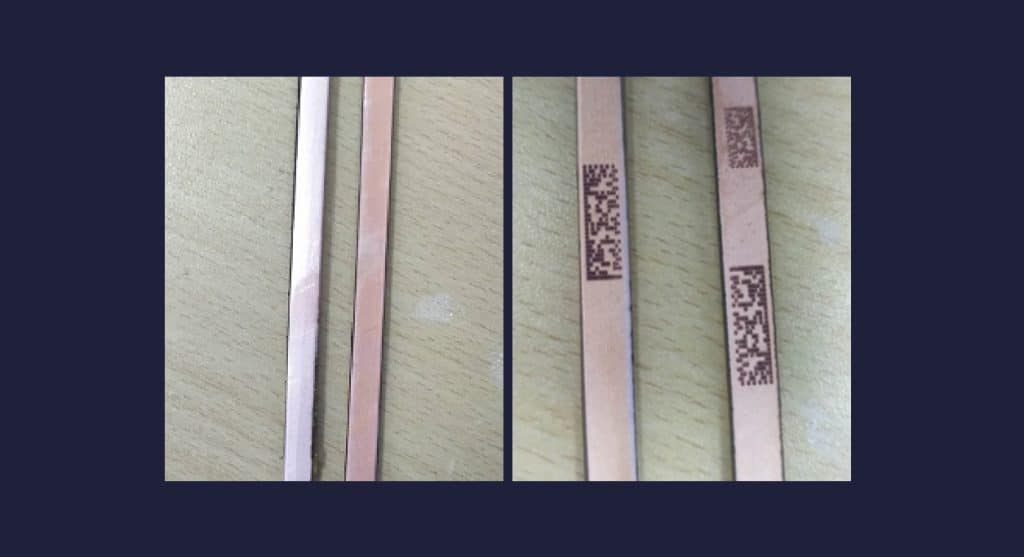

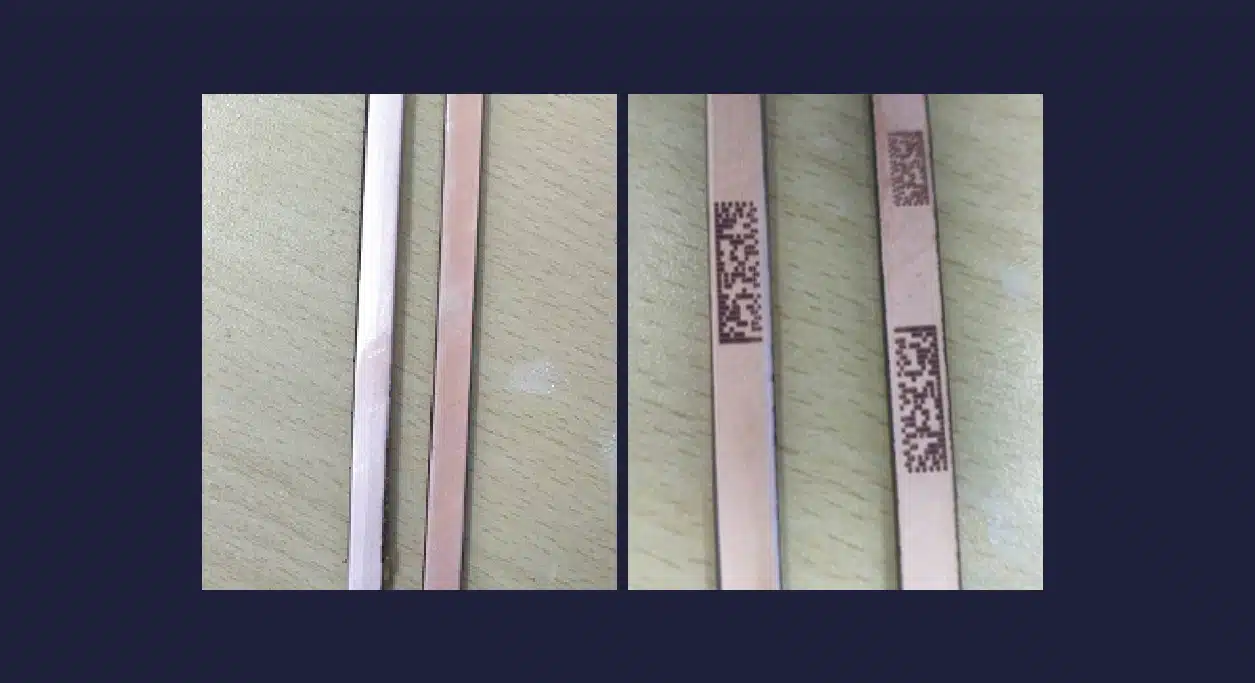

Doveva rimuovere la vernice isolante in PEEK da un filo di rame laminato di sezione rettangolare 8×2 mm, e marcare un QR code sull’area spellata.

Contattaci

Automotive

Laser

Standard

Acciaio

La sfida

La velocità della linea è molto elevata: si deve spellare il filo su 140 mm in 72 sec e marcare il codice Datamatrix in meno di 20 sec.
Dato che la sezione del filo è rettangolare, è necessario poter spellare le quattro facce.

Bisogna inoltre assicurarsi che la sverniciatura sia pulita, che non vi siano residui sui bordi e che la conducibilità sia buona.

La soluzione

SIC MARKING

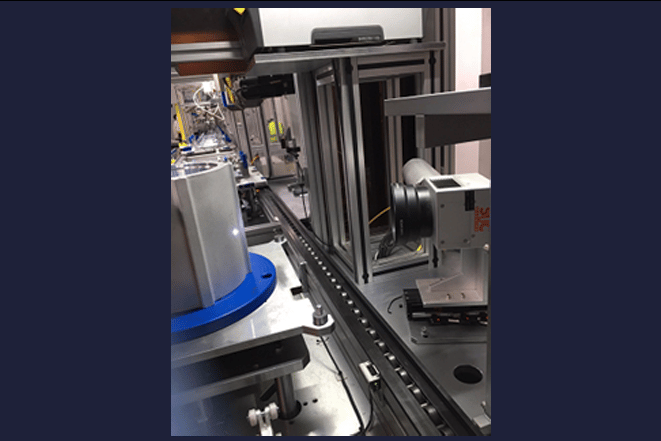

SIC MARKING ha proposto una stazione di spellatura laser composta da:

2 laser da 100 W per spellare lati grandi con larghezza 8 mm.
2 laser da 50 W per spellare i lati piccoli con larghezza 2 mm.
Un sistema di trasporto e posizionamento del filo di rame.
Un sistema di rilettura del codice 2D.

Dopo che l’avvolgitore ha sbobinato il filo di rame per un certo tratto, si ferma in posizione, il laser spella tutti i lati e marca il codice 2D.

La spellatura laser dei fili è una tecnologia nuova e complessa che SIC MARKING conosce a fondo grazie ai numerosi casi applicativi implementati presso i clienti.
L’ampia gamma di laser a disposizione di SIC MARKING consente di scegliere quello più adatto ad ogni caso a seconda del materiale dell’isolante del cliente.

Il nostro prodotto di riferimento

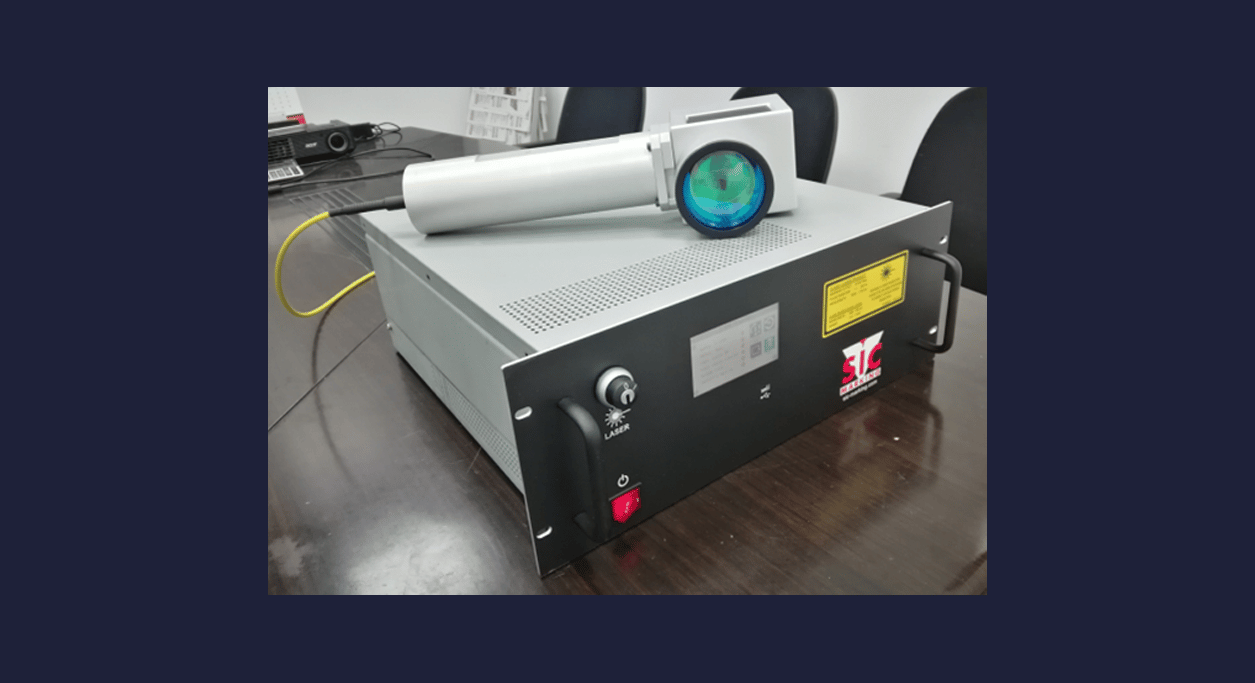

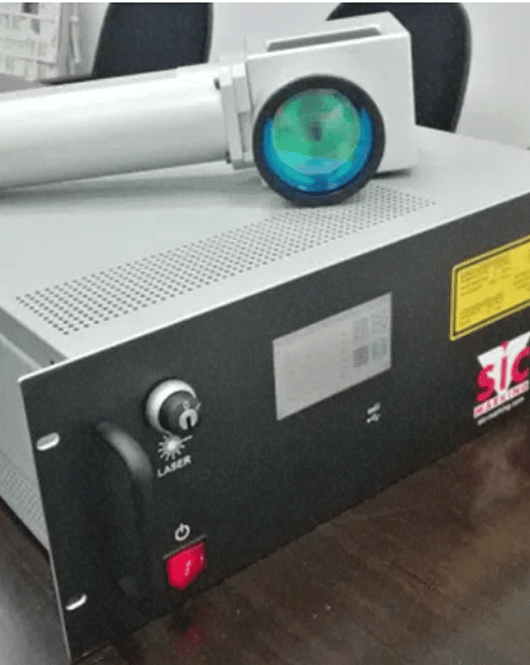

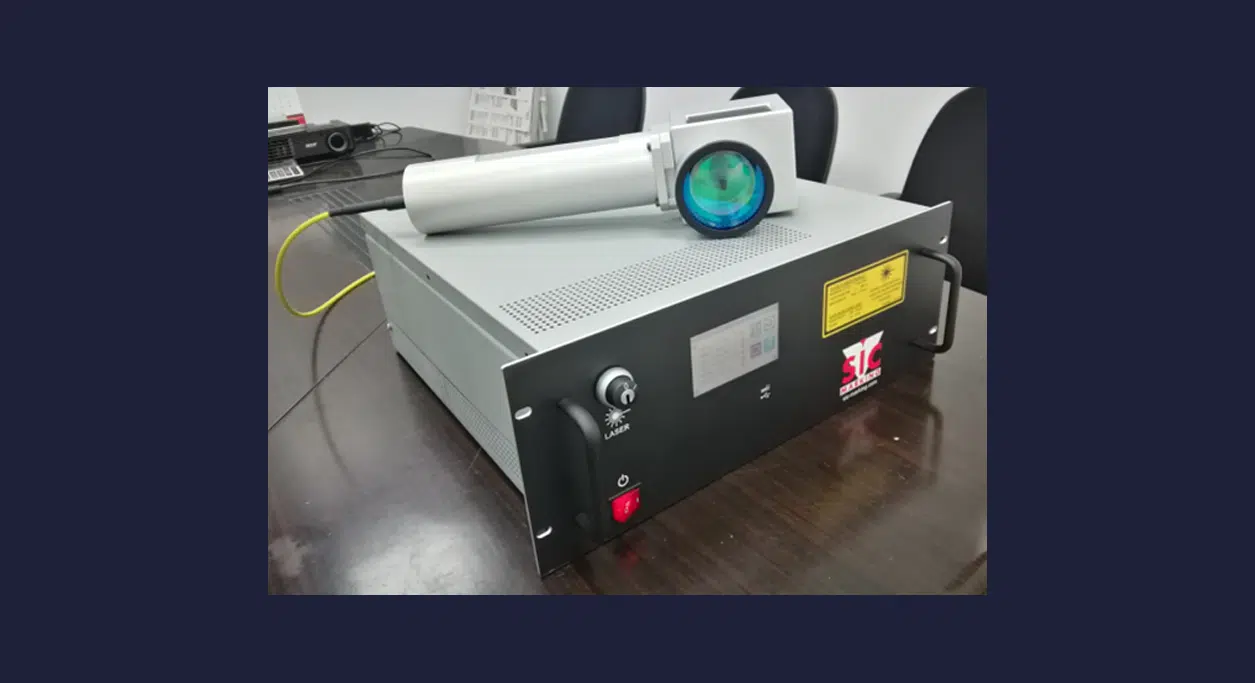

I 104 EASY

Con o senza PC
Versatile e modulabile
Facilità di integrazione
